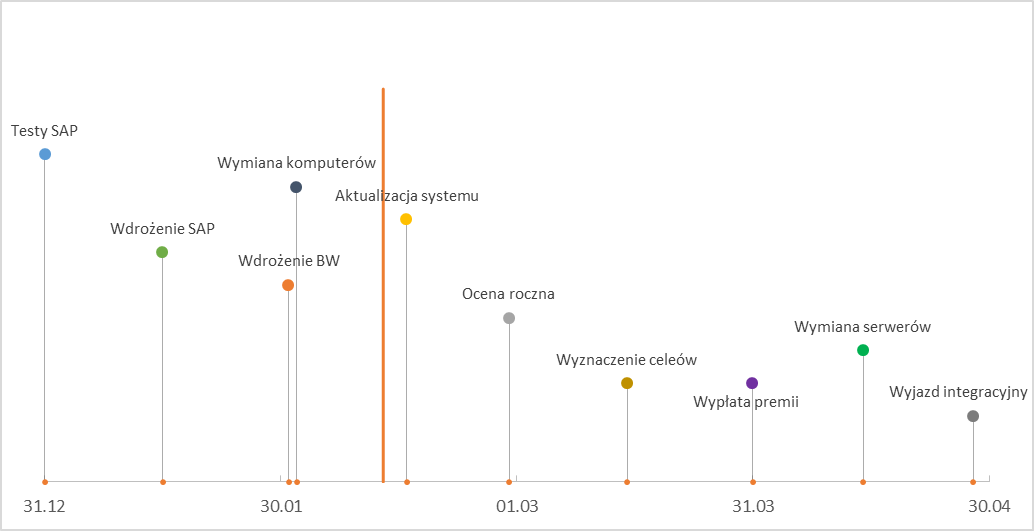

Wykres lizakowy jest wariacją wykresu punktowego. Wykres ten może być używany jako wersja wykresu Gantta. ‘Patyk’ lizaka jest tworzony za pomocą słupków błędów. W poniższym przykładzie stworzymy wykres lizakowy z linią ‘dziś’ oraz selektywnymi etykietami osi X. Linia ‘dziś’ będzie pomocna przy monitorowaniu dat zakończenia poszczególnych projektów, natomiast selektywne etykiety osi X pomogą w utrzymaniu czytelnej osi poziomej. Więcej na temat wykresu lizakowego znajdziemy w artykule na temat automatycznego kolorowania etykiet i wartości ujemnych .

Jak przygotować wykres lizakowy?

Wykres przygotujemy na podstawie poniższych danych, które przedstawiają listę 10 projektów powadzonych w półroczu w pewnej firmie. Projekty te mają planowane daty zakończenia oraz oceny ich realizacji w skali 1-10, gdzie 1 oznacza początkowy etap , a 10 to projekt sfinalizowany.

Dodajmy na samym końcu tabeli kolumnę techniczną z samymi zerami.

Zaznaczmy trzy ostatnie kolumny tabeli i wstawmy wykres punktowy.

Wykres będzie wyglądał jak poniżej:

Poprzez Dodaj element wykresu dodamy słupki błędów.

Następnie sformatujmy słupki. Kierunek słupków błędów będzie minusowy, wielkość błędów będzie miała wartość 100 %.

Ustawmy przezroczystość linii słupków na 50 %.

Kolejnym krokiem będzie zmiana formatowania punktów serii danych – w tym przypadku seria 0 będzie miała znacznik w kolorze pomarańczowy i rozmiarze 2, druga seria będzie różnokolorowa i miała znacznik w rozmiarze 5.

Dodajmy teraz etykiety danych. Etykietami będą wartości z komórek odpowiadającym nazwom projektów.

Po tej zmianie wykres będzie prezentował się jak poniżej:

Do wykresu dodamy jeszcze serię danych ‘Dziś’. Dane przygotujmy jak poniżej (0 to początek linii przecinająca się z osią x, 12 to maksymalna wartość osi y):

Przy czym dla daty wpiszemy poniższą formułę, żeby data obliczała się zgodnie z danym dniem:

Na wykresie pojawią się poniższe punkty:

Następnie wejdźmy w Zmianę typu wykresu i nowo dodaną serię zmieńmy na wykres punktowy z wygładzonymi liniami.

Prawie gotowy wykres prezentuje się jak poniżej:

Zmieńmy formatowanie linii DZIŚ na kolor pomarańczowy.

Podczas tworzenia słupków błędów Y automatycznie stworzyły się słupki błędów X, które są w tym przypadku zupełnie niepotrzebne.

Aby usunąć niepotrzebne słupki wybierzmy opcje słupków błędów X, wielkość błędów zmieńmy na 0.

Zastanówmy się teraz nad wyglądem etykiet osi X – widzimy, że pierwsza z dat zakończenia projektu przypada na ostatni dzień grudnia 2016, natomiast ostatnia – na koniec kwietnia 2017. Tak też ustawmy zakres osi. Należy pamiętać, że musimy wskazać daty jako wartość tekstową. Najłatwiej będzie zmienić format daty na tekst wtedy zobaczmy kod odpowiadający danej dacie.
